青鳥JBF6189系列組合式電氣火災監控探測器安裝應了解的特點及參數


一、JBF6189系列組合式電氣火災監控探測器產品功能特點

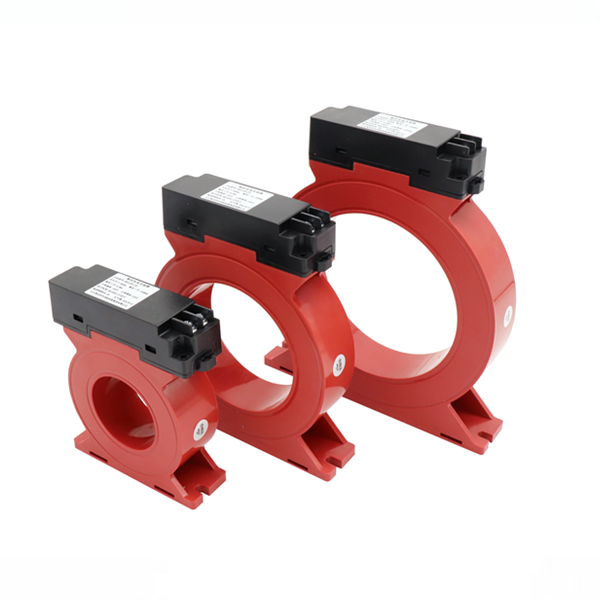

JBF6189系列剩余電流互感器用于同JBF6189組合式電氣火災監控探測器配接使用包括兩類。一類是圓形互感器（貫穿孔為正圓形），應用于線纜類剩余電流探測，具體型號包含：JBF6189-100型、JBF6189-315型、JBF6189-630型；另一類是長條形互感器（貫穿孔為長條型），應用于銅排類剩余電流探測，具體型號包含：JBF6189-315C型、JBF6189-630C型、JBF6189-1000C型

探測器和監控設備采用無極性兩總線連接方式,-大通訊距離1500米，通訊穩定可靠，布線簡便

探測器可連接8路傳感器，可根據現場需要選擇為剩余電流互感器、溫度傳感器和電流互感器

探測器本身自帶液晶顯示器、聲光報警功能和操作按鍵，可查看和設置探測器各通道連接傳感器的類型、報警設定值和探測器總線地址，可以檢測所有配接的剩余電流互感器、溫度傳感器、電流互感器的在線狀態和實時測量值。同時探測器具有自檢功能

探測器占用1個回路總線地址

探測器具備報警繼電器和故障繼電器，可擴展連接外圍設備，在報警和故障時將信號輸出

探測器支持嵌入式安裝和導軌安裝兩種安裝方式
二、JBF6189系列組合式電氣火災監控探測器產品技術參數
內容     技術參數
檢測對象     剩余電流、溫度、電流
報警設定值

剩余電流：200mA～1000mA可設，步距1mA

溫度：55℃～140℃可設，步距1℃

電流：5A~1000A，步距1A
線制     兩總線，無極性
傳輸距離     ≤1500m
傳感器連接線長度     ≤3m
供電方式     AC 220V 50Hz / DC 24V
工作電流     ＜10mA
功耗     ＜2W
安裝方式     嵌入式安裝、35mm導軌安裝
工作環境     溫度：-10℃～40℃   濕度：10%～93％（非凝露）
 三、JBF6189系列組合式電氣火災監控探測器設備型號規格表
探測器型號     報警設定值范圍（mA）     額定電流（A）     尺寸（mm）     適用檢測類型
JBF6189-100     200~1000                         100           長：92    寬：30  高：113           線纜
JBF6189-315     200~1000                         315           長：131  寬：30  高：152           線纜
JBF6189-630     200~1000                         630           長：160  寬：30  高：113           線纜
JBF6189-315C     200~1000                         315           長：208  寬：38  高：105           銅排
JBF6189-630C     200~1000                         630           長：332  寬：38  高：141           銅排
JBF6189-1000C     200~1000                         1000         長：440  寬：50  高：184           銅排

四、JBF6189系列組合式電氣火災監控探測器產品安裝注意事項

回路總線應選用ZR-RVS-2×1.5mm²，兩總線安裝布線時，注意與強電線路分開布線

回路總線采用屏蔽雙絞線時，屏蔽雙絞線的屏蔽層應良好接地，否則屏蔽層不起作用

溫度傳感器與線纜必須處于良好的絕緣狀態
